iptables入门笔记

iptables是基于Linux内核模块Netfilter的防火墙工具，可以按照一定的规则对ip packet执行监控、修改、转发、重定向、丢弃等操作；ipv6版本的是ip6talbles；nftables则是iptables的新实现。目前，iptables还是使用最广泛的Linux防火墙模块，本文也聚焦于iptables的入门使用。

关键概念

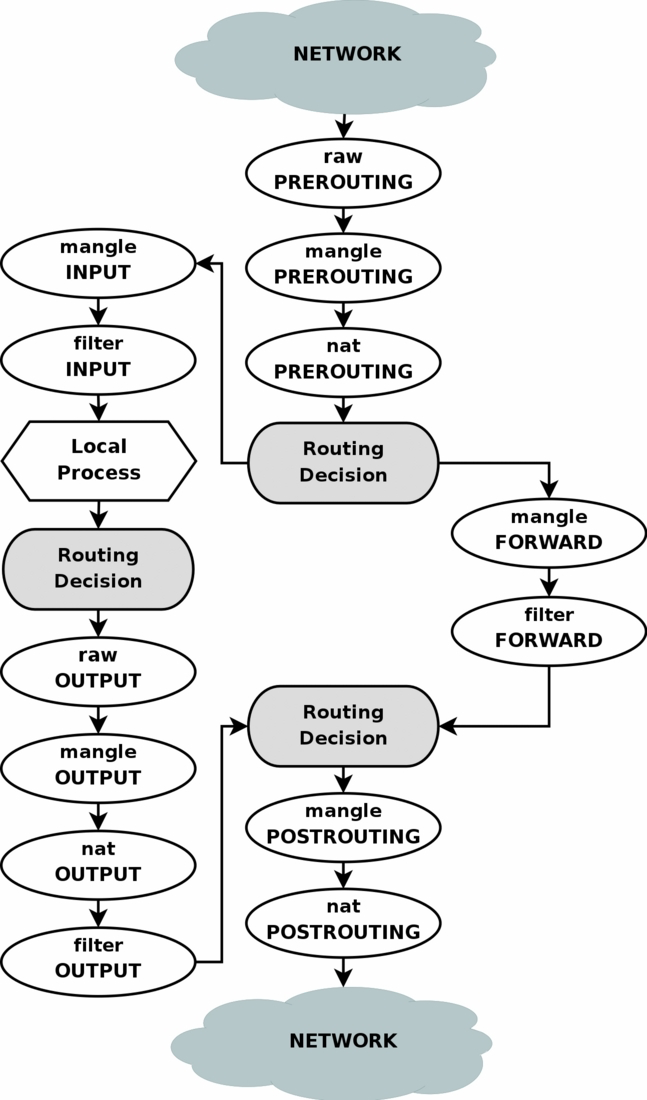

iptables的操作对象是ip包。Tables --> Chains --> Rules --> IP Packets，可以按照这样的层级来理解iptables的组织逻辑

flow chart

IP packet IP包

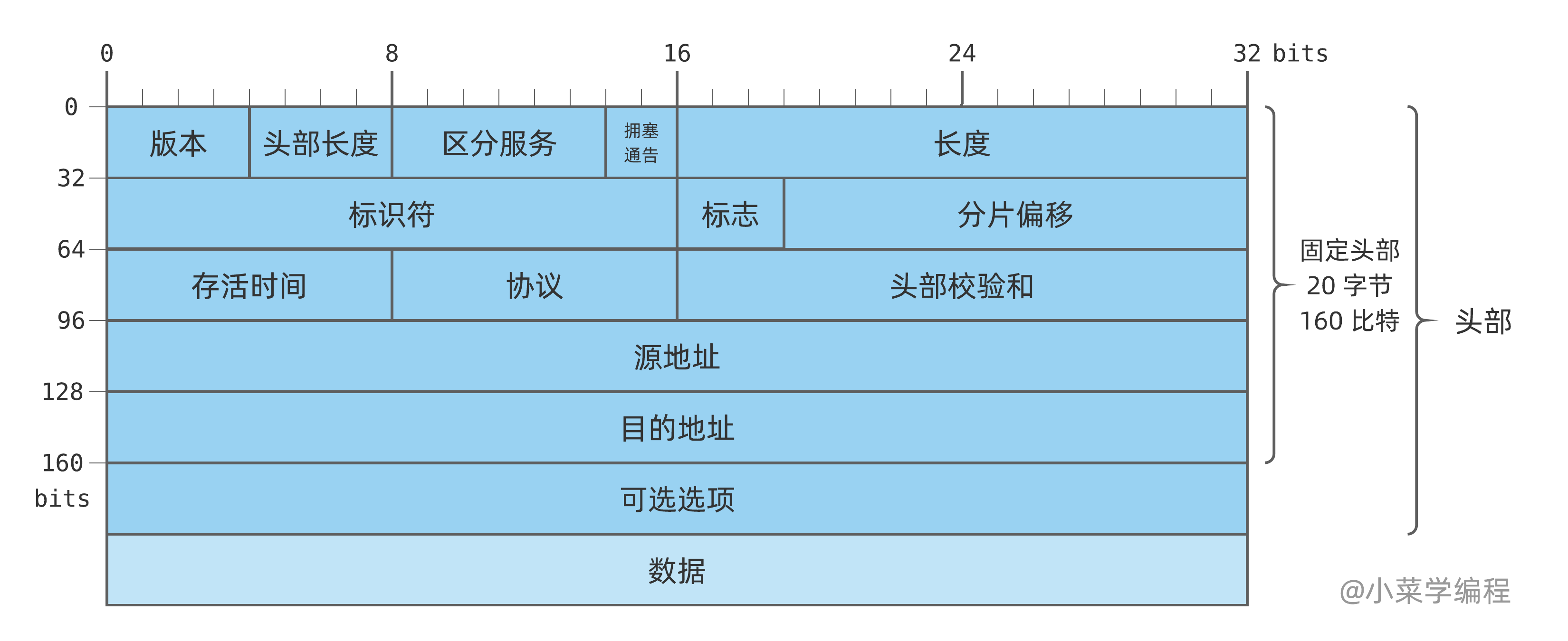

对于ip包的详细讲解可以参考这篇博客

ip packet

部分iptables的功能需要修改ip包的内容，例如通过修改ip包的源地址实现、目的地址实现SNAT、DNAT、包FORWARD等等功能。

Tables 表

iptables共有5张表，分别是：

  1. raw表，只用于一种场景：修改ip包以逃过连接跟踪；
  2. filter表，顾名思义——过滤，是默认表，大多数防火墙功能都和filter表有关；
  3. nat表，用作网络地址转换，例如端口转发功能（后面会讲到）；
  4. mangle表，用于修改特殊包；
  5. security表，MAC相关的规则，典型的应用是SELinux

大多数情况下，我们只会用到filter和nat表，本文也围绕这两个表展开

Chains 链

表是由链(Chain)组成的，有5个默认链，用户也可以自定义链，例如Docker就是使用了iptables自定义链来实现了网络隔离。默认链有默认的策略ACCEPT，可以修改成DROP；每条链上会有n个规则，规则可以定义自己的策略。

链的名称都比较清晰明了，可顾名思义，具体如下：

  1. PREROUTING，ip包被路由前(进来或发送前)相关操作，例如DNAT
  2. INPUT，入包相关操作
  3. FORWARD，包转发相关操作
  4. OUTPUT，出包相关操作
  5. POSTROUTING，路由后修改包相关操作，例如SNAT
  6. 自定义链

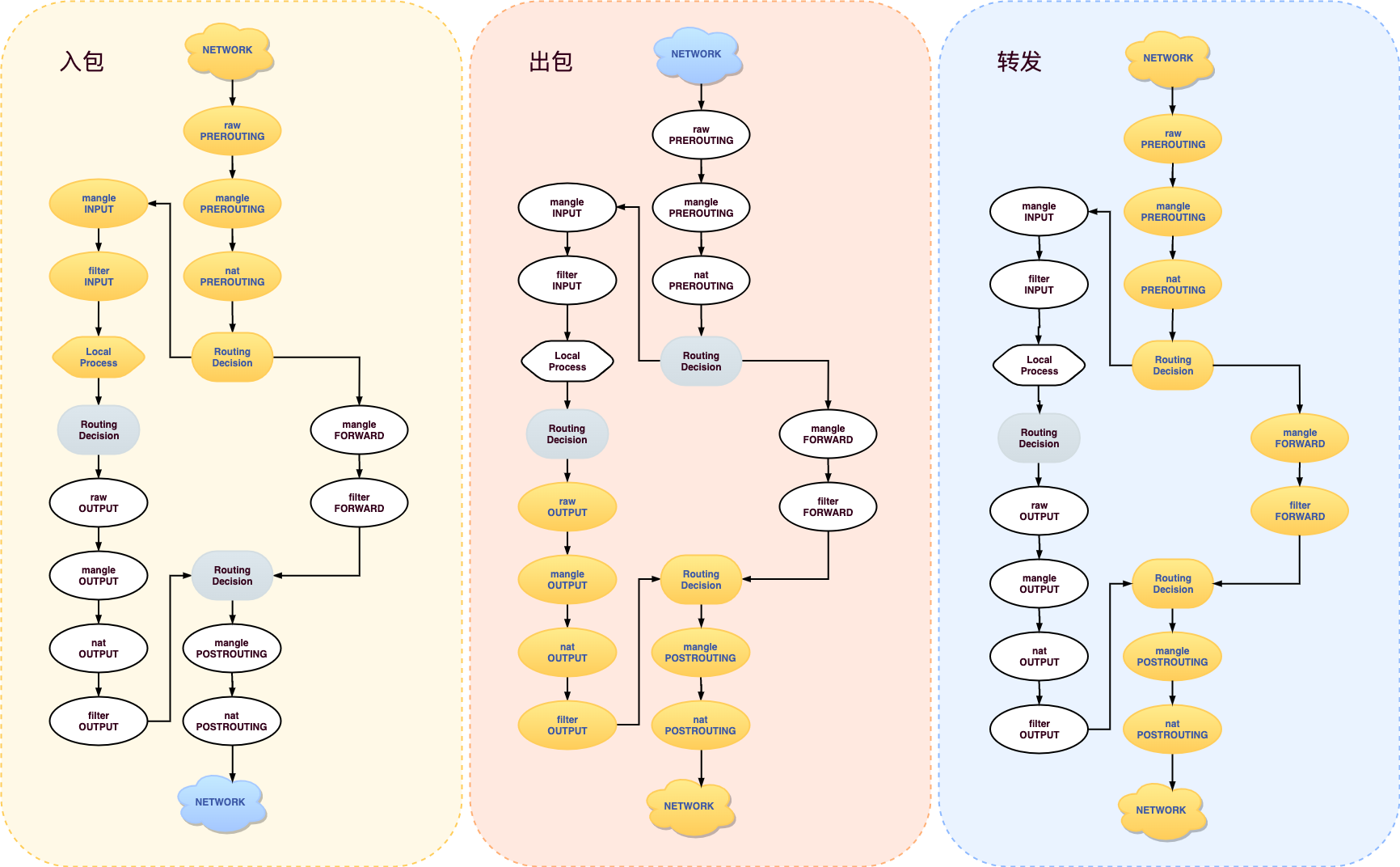

上面的iptables流程图可能比较难以理解，它实际上是将入包、出包、转发的流程画到了一张图里面，如果将这三个流程分别标记出来就能够比较清晰地知道在入包、出包、转发过程中iptables做了哪些操作

iptables-summary

Rules 规则

常见用途

1. 网络防火墙

1
2
3
4
5
6
# 封禁dockerd默认端口2375的外部访问
iptables -A INPUT -p tcp --dport 2375 -j REJECT

# 允许192.168.64.2访问本机2375端口
iptables -I INPUT -p tcp --dport 2375 -s 192.168.64.2 -j ACCEPT

2. docker-proxy网络代理

运行nginx测试容器，并添加端口映射。看出容器之间的通信走docker0网桥，端口映射则是通过docker-proxy转发

1
2
3
4
5
6
7
8
9
10
11
12
root@ubuntu2204:/home/ubuntu# docker run -dit --name nginx -p 8080:80 nginx

root@ubuntu2204:/home/ubuntu# ip route
default via 192.168.64.1 dev enp0s1 proto dhcp src 192.168.64.5 metric 100
172.17.0.0/16 dev docker0 proto kernel scope link src 172.17.0.1
192.168.64.0/24 dev enp0s1 proto kernel scope link src 192.168.64.5 metric 100
192.168.64.1 dev enp0s1 proto dhcp scope link src 192.168.64.5 metric 100

root@ubuntu2204:/home/ubuntu# lsof -i:8080
COMMAND    PID USER   FD   TYPE DEVICE SIZE/OFF NODE NAME
docker-pr 1488 root    4u  IPv4  20593      0t0  TCP *:http-alt (LISTEN)
docker-pr 1493 root    4u  IPv6  20599      0t0  TCP *:http-alt (LISTEN)

具体的转发是通过iptables规则实现的

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
root@ubuntu2204:/home/ubuntu# iptables-save
# Generated by iptables-save v1.8.7 on Fri May  6 00:18:54 2022
*filter
:INPUT ACCEPT [0:0]
:FORWARD DROP [0:0]
:OUTPUT ACCEPT [0:0]
:DOCKER - [0:0]
:DOCKER-ISOLATION-STAGE-1 - [0:0]
:DOCKER-ISOLATION-STAGE-2 - [0:0]
:DOCKER-USER - [0:0]
-A FORWARD -j DOCKER-USER
-A FORWARD -j DOCKER-ISOLATION-STAGE-1
-A FORWARD -o docker0 -m conntrack --ctstate RELATED,ESTABLISHED -j ACCEPT
-A FORWARD -o docker0 -j DOCKER
-A FORWARD -i docker0 ! -o docker0 -j ACCEPT
-A FORWARD -i docker0 -o docker0 -j ACCEPT
-A DOCKER -d 172.17.0.2/32 ! -i docker0 -o docker0 -p tcp -m tcp --dport 80 -j ACCEPT
-A DOCKER-ISOLATION-STAGE-1 -i docker0 ! -o docker0 -j DOCKER-ISOLATION-STAGE-2
-A DOCKER-ISOLATION-STAGE-1 -j RETURN
-A DOCKER-ISOLATION-STAGE-2 -o docker0 -j DROP
-A DOCKER-ISOLATION-STAGE-2 -j RETURN
-A DOCKER-USER -j RETURN
COMMIT
# Completed on Fri May  6 00:18:54 2022
# Generated by iptables-save v1.8.7 on Fri May  6 00:18:54 2022
*nat
:PREROUTING ACCEPT [0:0]
:INPUT ACCEPT [0:0]
:OUTPUT ACCEPT [0:0]
:POSTROUTING ACCEPT [0:0]
:DOCKER - [0:0]
-A PREROUTING -m addrtype --dst-type LOCAL -j DOCKER
-A OUTPUT ! -d 127.0.0.0/8 -m addrtype --dst-type LOCAL -j DOCKER
-A POSTROUTING -s 172.17.0.0/16 ! -o docker0 -j MASQUERADE
-A POSTROUTING -s 172.17.0.2/32 -d 172.17.0.2/32 -p tcp -m tcp --dport 80 -j MASQUERADE
-A DOCKER -i docker0 -j RETURN
-A DOCKER ! -i docker0 -p tcp -m tcp --dport 8080 -j DNAT --to-destination 172.17.0.2:80
COMMIT
# Completed on Fri May  6 00:18:54 2022
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
root@ubuntu2204:/home/ubuntu# iptables -nvL
Chain INPUT (policy ACCEPT 0 packets, 0 bytes)
 pkts bytes target     prot opt in     out     source               destination

Chain FORWARD (policy DROP 0 packets, 0 bytes)
 pkts bytes target     prot opt in     out     source               destination
    0     0 DOCKER-USER  all  --  *      *       0.0.0.0/0            0.0.0.0/0
    0     0 DOCKER-ISOLATION-STAGE-1  all  --  *      *       0.0.0.0/0            0.0.0.0/0
    0     0 ACCEPT     all  --  *      docker0  0.0.0.0/0            0.0.0.0/0            ctstate RELATED,ESTABLISHED
    0     0 DOCKER     all  --  *      docker0  0.0.0.0/0            0.0.0.0/0
    0     0 ACCEPT     all  --  docker0 !docker0  0.0.0.0/0            0.0.0.0/0
    0     0 ACCEPT     all  --  docker0 docker0  0.0.0.0/0            0.0.0.0/0

Chain OUTPUT (policy ACCEPT 0 packets, 0 bytes)
 pkts bytes target     prot opt in     out     source               destination

Chain DOCKER (1 references)
 pkts bytes target     prot opt in     out     source               destination
    0     0 ACCEPT     tcp  --  !docker0 docker0  0.0.0.0/0            172.17.0.2           tcp dpt:80

Chain DOCKER-ISOLATION-STAGE-1 (1 references)
 pkts bytes target     prot opt in     out     source               destination
    0     0 DOCKER-ISOLATION-STAGE-2  all  --  docker0 !docker0  0.0.0.0/0            0.0.0.0/0
    0     0 RETURN     all  --  *      *       0.0.0.0/0            0.0.0.0/0

Chain DOCKER-ISOLATION-STAGE-2 (1 references)
 pkts bytes target     prot opt in     out     source               destination
    0     0 DROP       all  --  *      docker0  0.0.0.0/0            0.0.0.0/0
    0     0 RETURN     all  --  *      *       0.0.0.0/0            0.0.0.0/0

Chain DOCKER-USER (1 references)
 pkts bytes target     prot opt in     out     source               destination
    0     0 RETURN     all  --  *      *       0.0.0.0/0            0.0.0.0/0

3. cni

To Be Continued

参考文献

  1. iptables - ArchWiKi
  2. iptables(8) - Arch manual pages
  3. 小菜学网络
  4. nftables - ArchWiKi
  5. Iptables Tutorial 1.2.2
  6. Docker and iptables
