overlay2笔记

overlay2文件系统的原理

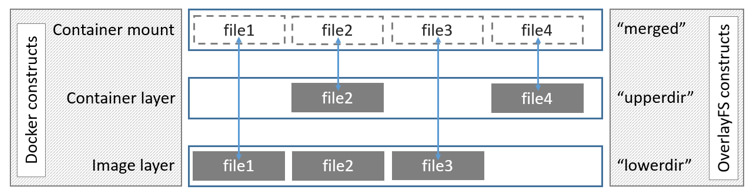

overlay2的实现原理直观如下图：

可以使用下面的命令做简单的模拟：

1
2
3

mkdir -p /overlaytest/client_1/{upperdir,workdir} /overlaytest/client_2/{upperdir,workdir} lowerdir merged/{client_1,client_2}
mount -t overlay overlay -o lowerdir=/overlaytest/lowerdir -o upperdir=/overlaytest/client_1/upperdir -o workdir=/overlaytest/client_1/workdir /overlaytest/merged/client_1
mount -t overlay overlay -o lowerdir=/overlaytest/lowerdir -o upperdir=/overlaytest/client_2/upperdir -o workdir=/overlaytest/client_2/workdir /overlaytest/merged/client_2

对比

docker的文件驱动的发展路径是：aufs --> devicemapper --> overlay --> overlay2，目前生产中用的最多的是devicemapper和overlay2。

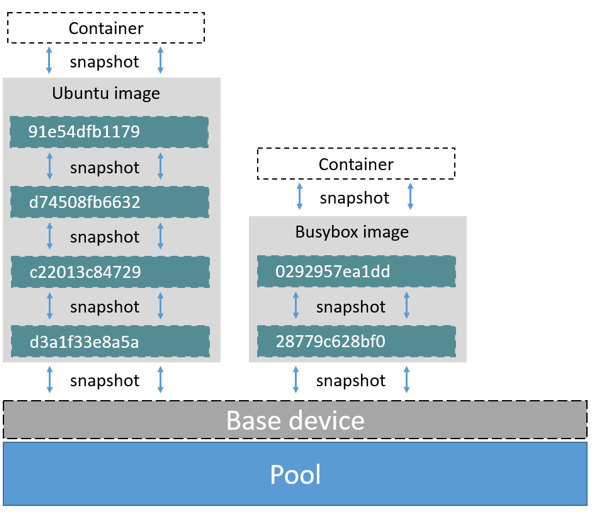

devicemapper

devicemapper使用lvm作为底层实现技术，有thin pool空间满和inode占用高的问题。

squashfs

只读文件系统，软路由系统openwrt推荐的文件系统格式。系统文件本身只读，变动通过overlay文件系统挂载，这样就实现了系统重置的功能。

mount --bind

mount --bind可以实现类似于overlay2的功能，可以替换掉目录下的某一个文件或者文件夹

其他值得关注的点

inode性能问题

哪些drive有inode问题？
devicemapper/overlay有inode问题，overlay中使用硬链接可能导致inode问题，overlay2的inode利用率更高，规避了该问题

f_type

如果使用xfs文件系统，需要主要f_type选项设置为1，否则无法使用overlay2。具体可通过xfs_info查看

pagecache

overlay2文件系统是共享pagecache的，这样对于底层文件系统中同一个文件的读取可以通过共用pagecache来提高效率，不过这也意味着容器化不能完全隔离pagecache

copy on write

copy on write特性，导致如果先读取lowerdir的文件，会感知不到后续修改。该问题使用python脚本未复现，生产环境中通过挂载日志目录。

rename

rename(2) systemcall的支持有差别，具体件参考文档

参考文档

https://www.kernel.org/doc/Documentation/filesystems/overlayfs.txt
https://docs.docker.com/storage/storagedriver/overlayfs-driver/
https://gdevillele.github.io/engine/userguide/storagedriver/overlayfs-driver/
https://gdevillele.github.io/engine/userguide/storagedriver/device-mapper-driver/
https://blog.k8s.li/Exploring-container-image.html
https://mp.weixin.qq.com/s/yacj95ltAZ3NfM-lv2NyXQ
https://blogs.cisco.com/developer/373-containerimages-03
